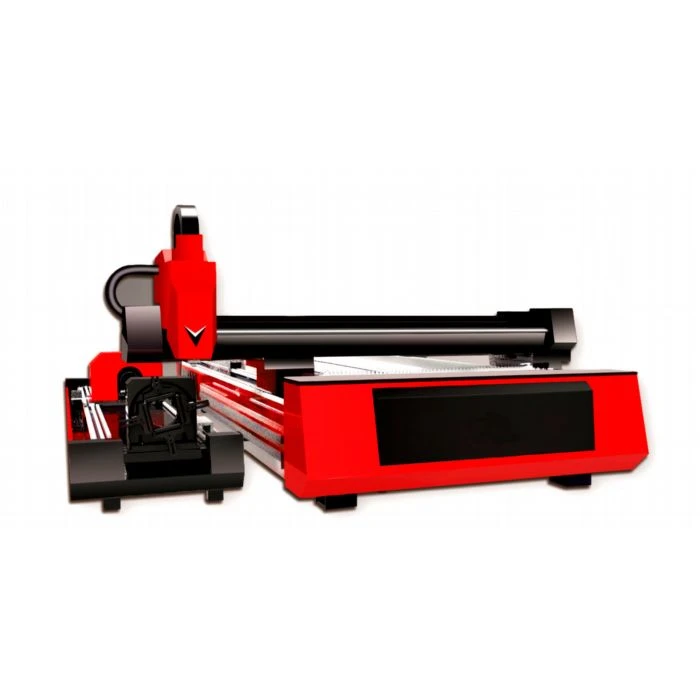

Система станка для лазерной резки обычно состоит из лазерного генератора, (внешнего) компонента передачи луча, рабочего места (станка), шкафа числового программного управления микрокомпьютера, холодильника и компьютера (аппаратного и программного обеспечения).
1) Основная машинная часть станка: машинная часть станка для лазерной резки, механическая часть, которая реализует движение осей X, Y и Z, включая рабочую платформу для резки. Он используется для размещения обрабатываемой детали и может правильно и точно перемещать ее в соответствии с программой управления, обычно приводимой в действие серводвигателем.
2) Лазерный генератор: устройство, генерирующее лазерный источник света. Для лазерной резки, за исключением нескольких случаев, когда используются твердотельные лазеры YAG, в большинстве из них используются газовые лазеры CO2 с более высокой эффективностью электрооптического преобразования и более высокой выходной мощностью. Поскольку для лазерной резки требуется высокое качество луча, не все лазеры можно использовать для резки. Гауссов режим подходит для лазеров на диоксиде углерода мощностью менее 1500 Вт, низкоуровневых лазеров на диоксиде углерода мощностью 100–3000 Вт и многомодовых мощностью более 3000 Вт.
3) Внешний оптический путь: преломляющее зеркало, используемое для направления лазера в нужном направлении. Чтобы предотвратить сбой в работе луча, все зеркала должны быть защищены защитной крышкой, а чистый защитный газ с положительным давлением должен быть введен для защиты линзы от загрязнения. Набор линз с хорошими характеристиками сфокусирует луч без угла расхождения в бесконечно маленькое пятно. Обычно используется объектив с фокусным расстоянием 5,0 дюйма. 7,5-дюймовый объектив используется только для толстых материалов> 12 мм.
4) Система числового программного управления: управляйте станком, чтобы реализовать движение по осям X, Y, Z, а также контролировать выходную мощность лазера.
5) Регулируемый источник питания: подключается между лазером, станком с ЧПУ и системой питания. В основном играют роль в предотвращении помех от внешних электросетей.
6) Режущая головка: в основном она включает в себя такие детали, как полость, держатель фокусирующей линзы, фокусирующая линза, емкостной датчик и вспомогательное газовое сопло. Приводное устройство режущей головки используется для приведения режущей головки в движение по оси Z в соответствии с программой и состоит из серводвигателя, винта или шестерни и других частей трансмиссии.
7) Операционный стол: используется для контроля рабочего процесса всего режущего устройства.
8) Охладитель воды: используется для охлаждения лазерного генератора. Лазер - это устройство, преобразующее электрическую энергию в световую. Например, коэффициент преобразования газового лазера на CO2 обычно составляет 20%, а оставшаяся энергия преобразуется в тепло. Охлаждающая вода отводит избыточное тепло, чтобы лазерный генератор работал нормально. Охладитель также охлаждает внешний отражатель светового тракта и фокусирующее зеркало станка, чтобы обеспечить стабильное качество передачи луча и эффективно предотвратить деформацию или поломку линзы из-за чрезмерной температуры.
9) Газовые баллоны: в том числе газовые баллоны для рабочей среды станка для лазерной резки и баллоны с дополнительным газом, используемые для пополнения промышленного газа для генерации лазера и подачи вспомогательного газа для режущей головки.
10) Воздушный компрессор, резервуар для хранения воздуха: подача и хранение сжатого воздуха.
11) Осушитель с воздушным охлаждением, фильтр: используется для подачи чистого и сухого воздуха в лазерный генератор и путь луча, чтобы тракт и отражатель работали нормально.
12) Вентиляционный пылеуловитель: извлекайте дым и пыль, образующиеся во время обработки, и выполняйте фильтрацию, чтобы выпуск выхлопных газов соответствовал стандартам защиты окружающей среды.
13) Машина для выгрузки шлака: удалите остатки и отходы, образующиеся во время обработки.
