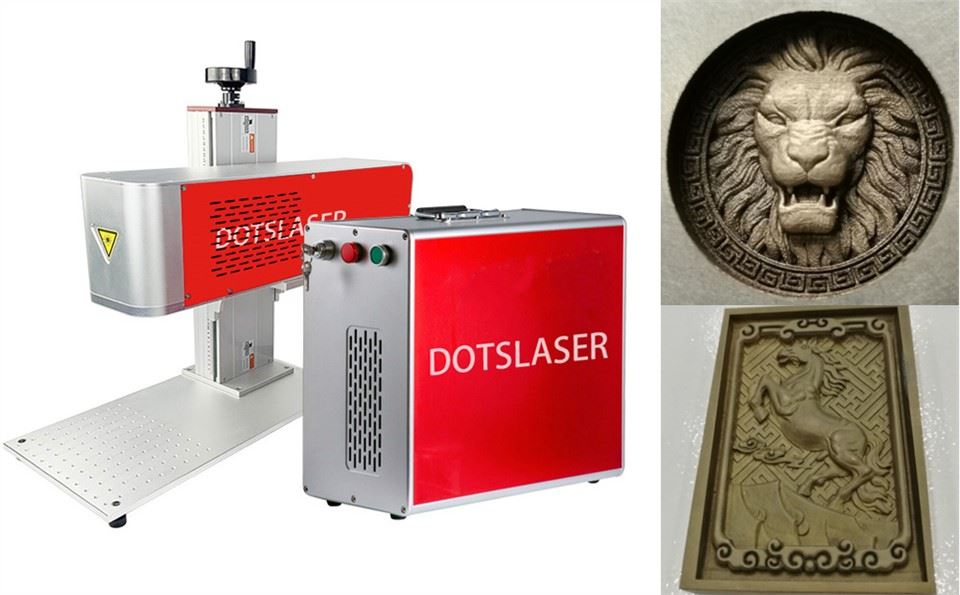

3D лазерный маркер для криволинейной поверхности

3D лазерный маркер для криволинейной поверхности

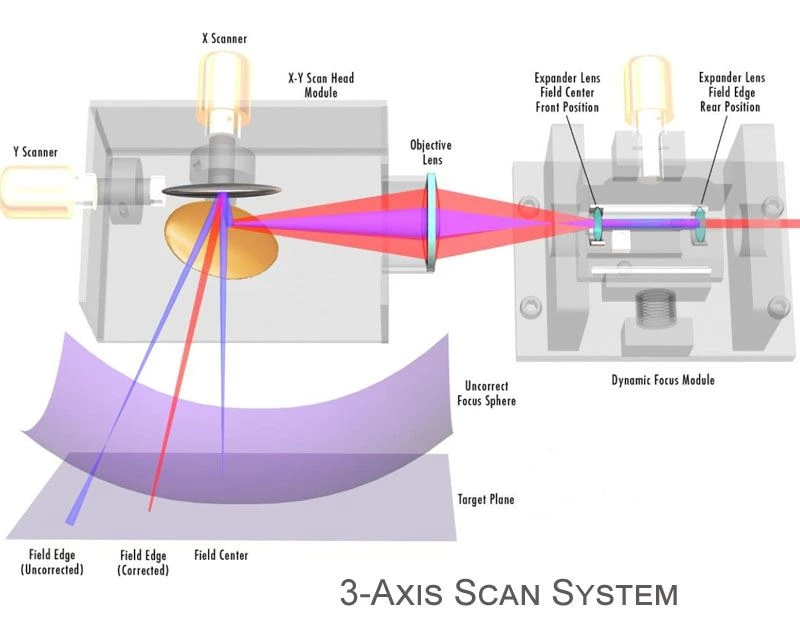

3D-лазерный маркер для криволинейной поверхности — это специальный метод обработки объектов с неровной поверхностью. По сравнению с 2D-лазерной маркировкой, 3D-маркировка значительно усовершенствована в технологическом плане, она управляется 3-осью внутри сканирующей головки, включая ось X, ось Y, ось Z, 3 оси трясутся с очень высокой скоростью во время работы, ось Z автоматически управляет фокусным расстоянием, перемещаясь вперед и назад. для поддержания одинакового фокусного расстояния в различных областях объектов.

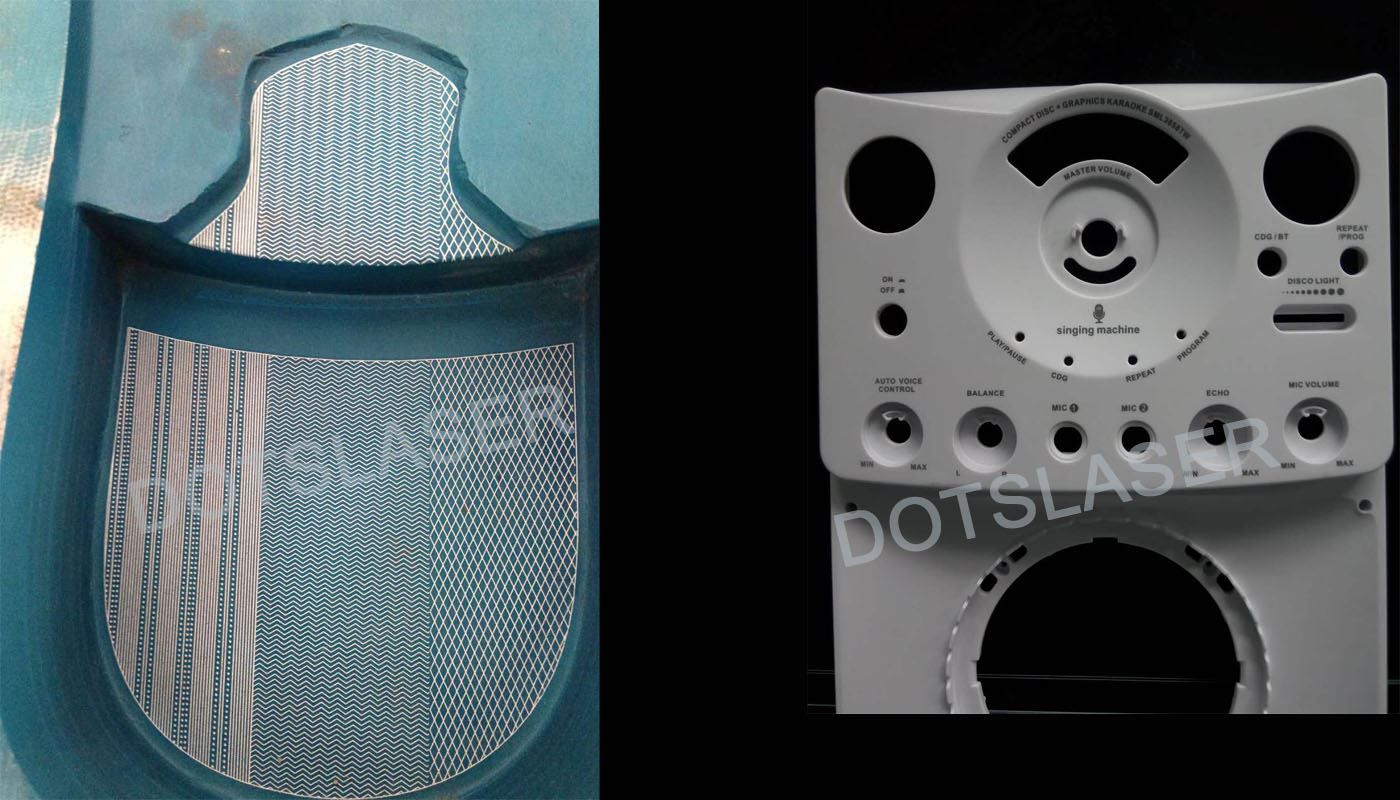

Машина для 3D-изгибной лазерной маркировки может выполнять более совершенную маркировку на неровных объектах без обработки расфокусировки, даже для сложных поверхностей. Она может реализовывать различные методы маркировки поверхности, такие как наклонная поверхность, высокая и низкая поверхность, цилиндрическая поверхность, коническая поверхность, сферическая поверхность и экструдированная поверхность. Она устраняет ручную настройку фокуса, выравнивания и других сложных процессов. Благодаря трехкоординатной системе управления можно регулировать различные углы и высоты для удовлетворения требований идеальной маркировки.

Применимые отрасли

Автомобильная, аэрокосмическая, электронная, медицинская, потребительская промышленность и многое другое, что позволяет эффективно и точно наносить маркировку на такие компоненты, как цилиндры, трубки, сферы или предметы неправильной формы.

Технические параметры

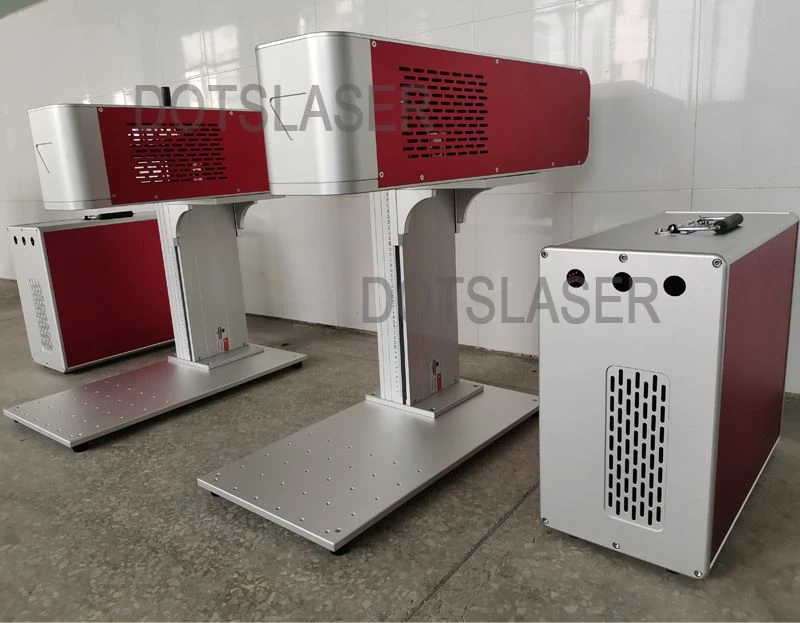

Детальное шоу





Лазерный маркировочный станок с 3D-динамической фокусировкой имеет следующие преимущества, которых нет у лазерного маркировочного станка с 2D-приводом:

1.  Фокусное расстояние можно динамически регулировать для 3D-маркировки.

   3D-маркировка может автоматически и быстро изменять фокусное расстояние и положение лазерного луча, поэтому она может маркировать изогнутые объекты, что невозможно для 2D-маркировки. 3D-маркировка может завершить любую поверхностную маркировку в пределах диапазона проекции луча за один раз, что может значительно повысить эффективность обработки. Форма поверхности многих промышленных изделий не плоская, и 2D-маркировка действительно бессильна, но 3D-маркировка легко осуществима.

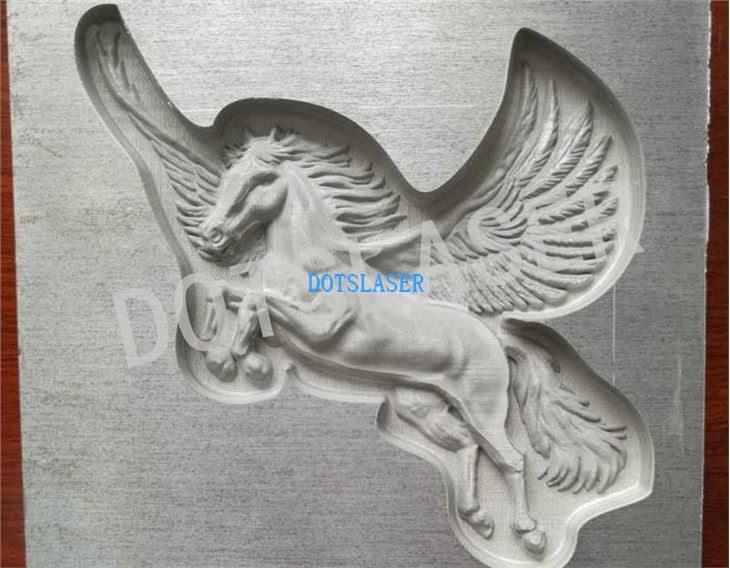

2.   Больше подходит для глубокой гравировки.

   Обычные 2D-маркировочные машины имеют большие дефекты при глубокой гравировке на поверхности объектов. В процессе гравировки, по мере того как фокус лазера перемещается вверх, лазерная энергия огня на поверхности объекта будет постепенно уменьшаться. Через некоторое время лазерный луч находится в расфокусированном состоянии, что серьезно влияет на эффект и эффективность глубокой гравировки.



    При традиционном методе глубокой гравировки подъемный стол будет перемещаться на подходящую высоту в процессе обработки, чтобы гарантировать, что фокусное расстояние находится в подходящем состоянии. Обработка глубокой 3D-гравировки не имеет этих проблем, поэтому она может гарантировать эффект и повысить эффективность, при этом экономя стоимость электрического подъемного стола.

3.

4.  Более широкая зона обработки и более тонкий лазерный луч.

   3D-маркировка делится на режимы переднего и заднего фокуса. Используйте режим переднего фокуса для достижения большего диапазона маркировки. Обычно используются большие отклоняющие линзы осей X и Y, чтобы сделать пятно падающего лазера больше, чтобы получить меньшее сфокусированное пятно, а плотность энергии будет выше, чтобы удовлетворить потребности обработки большей площади.



5.  В одной плоскости можно наносить черно-белую и даже многоцветную маркировку, получая более насыщенные эффекты.

   Черненые поверхности, такие как анодированный алюминий, обычно маркируются с некоторой расфокусировкой с использованием более высокочастотных импульсов соответствующей энергии. Расстояние расфокусировки существенно влияет на распределение энергии и цветовой эффект лазера на поверхности материала. Для обычных пользователей 2D-маркировки, даже если не требуются расширенные функции, такие как поверхностная маркировка, 3D-маркировочная машина также может выполнять обработку плоскости с многосерыми и многоцветными эффектами.

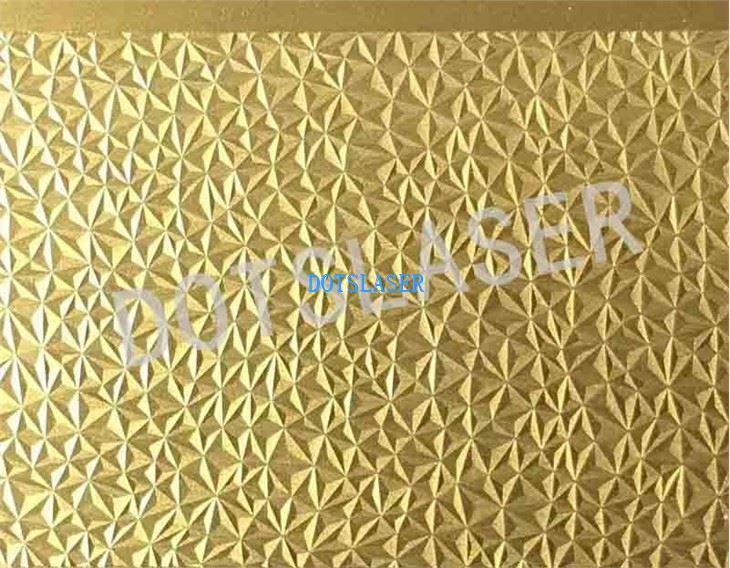

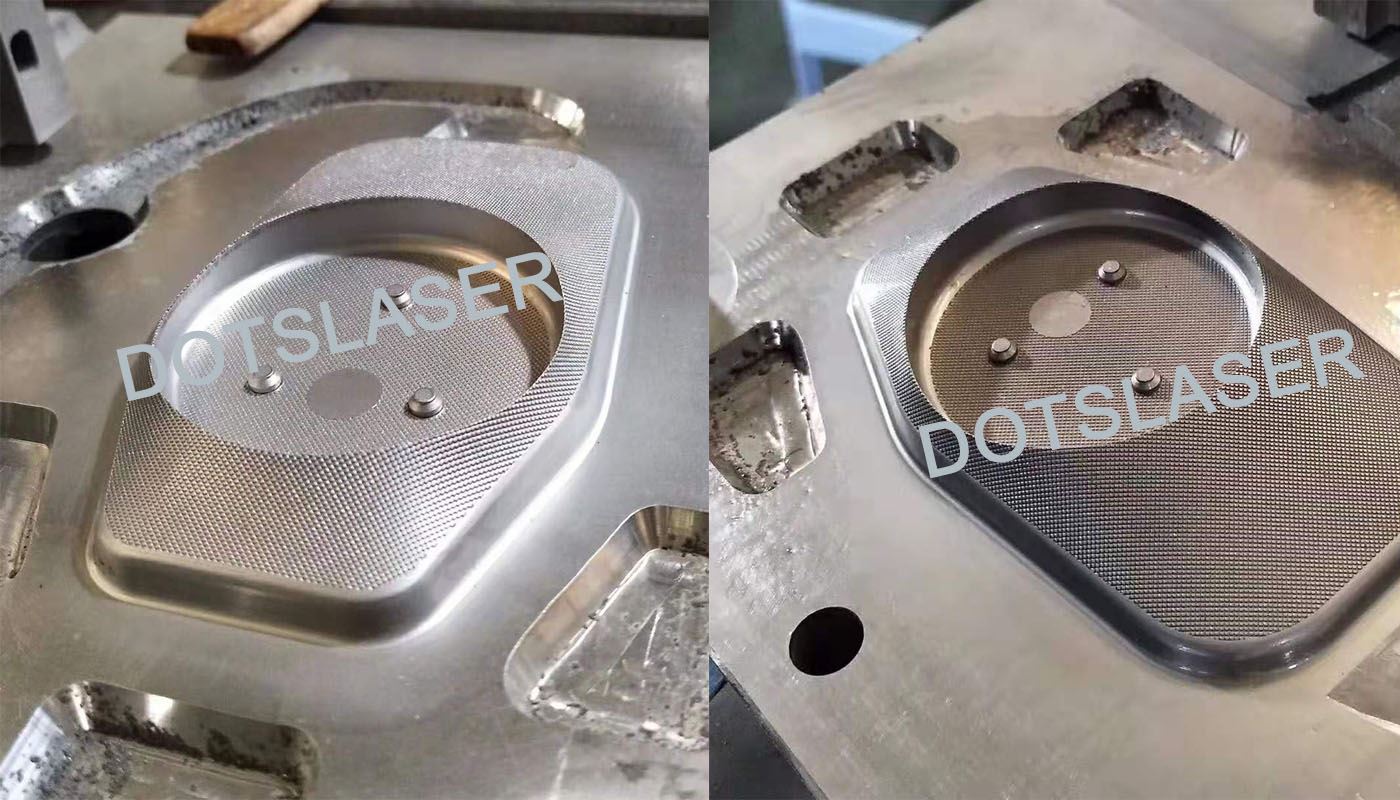

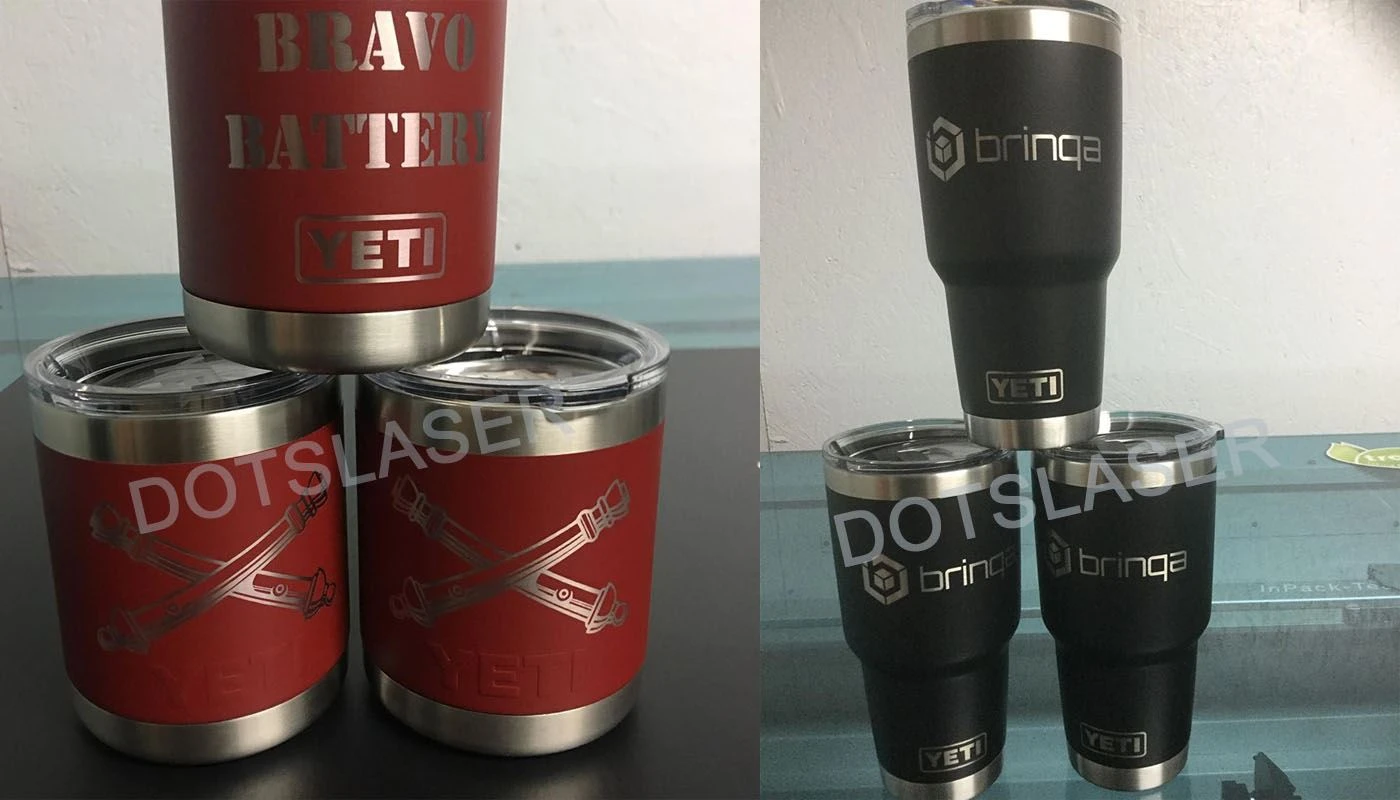

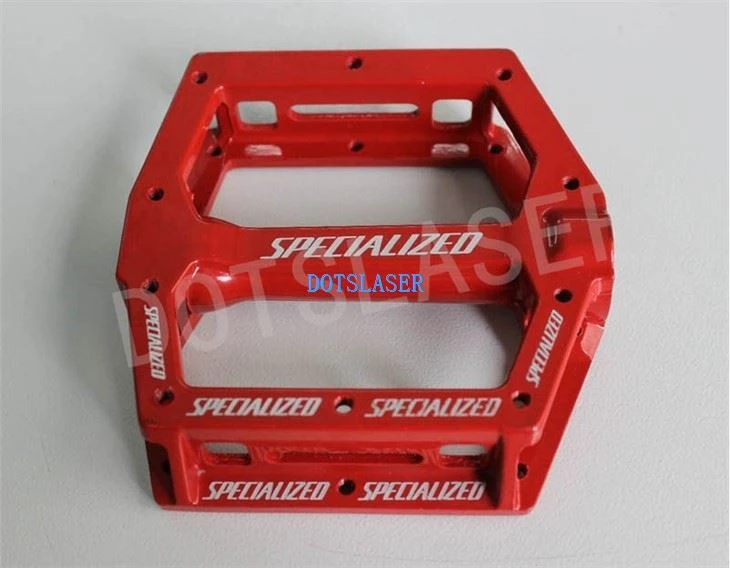

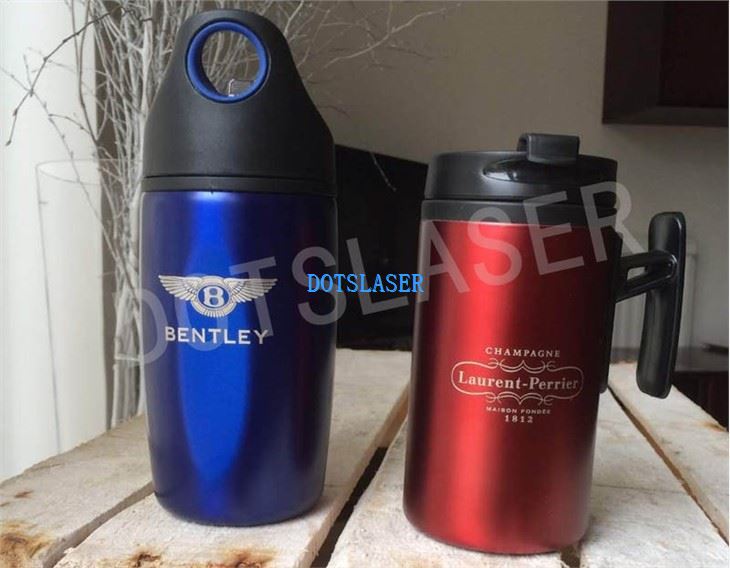

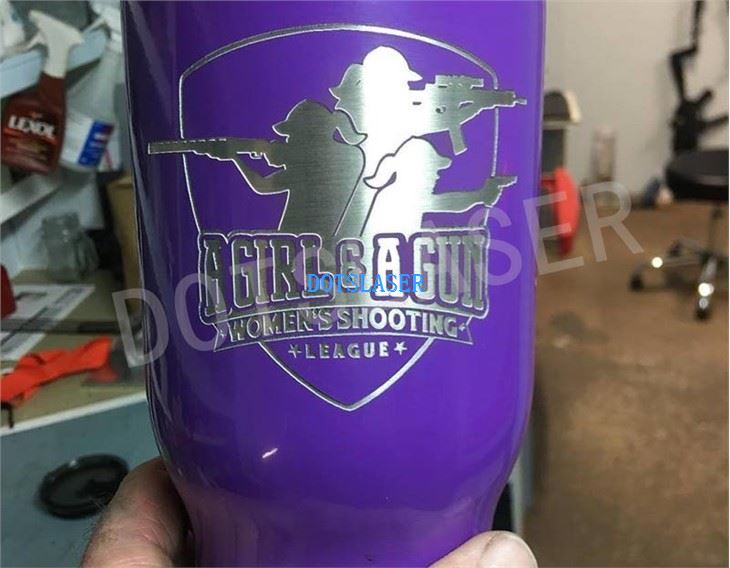

Образец шоу

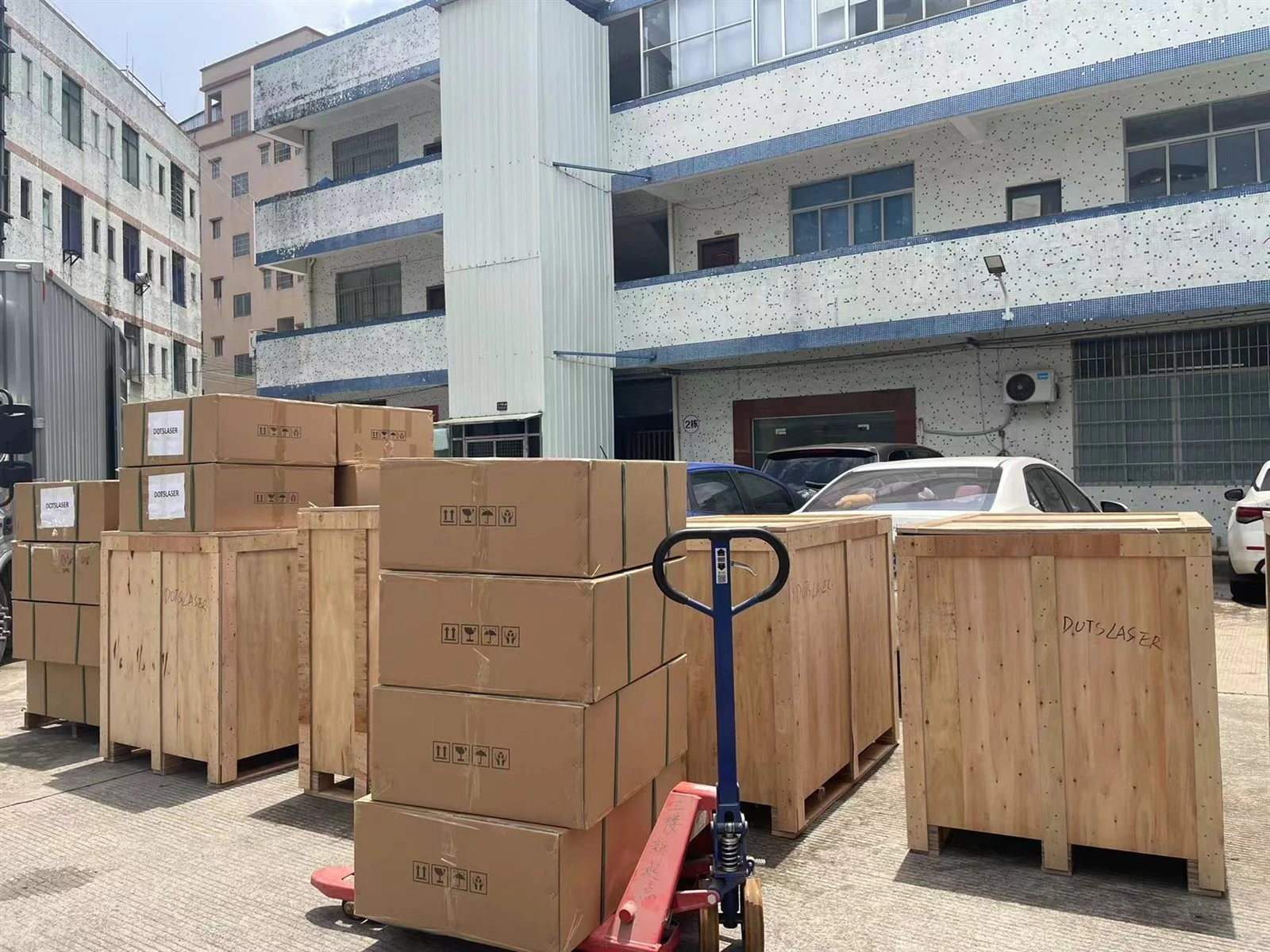

Доставка и упаковка
