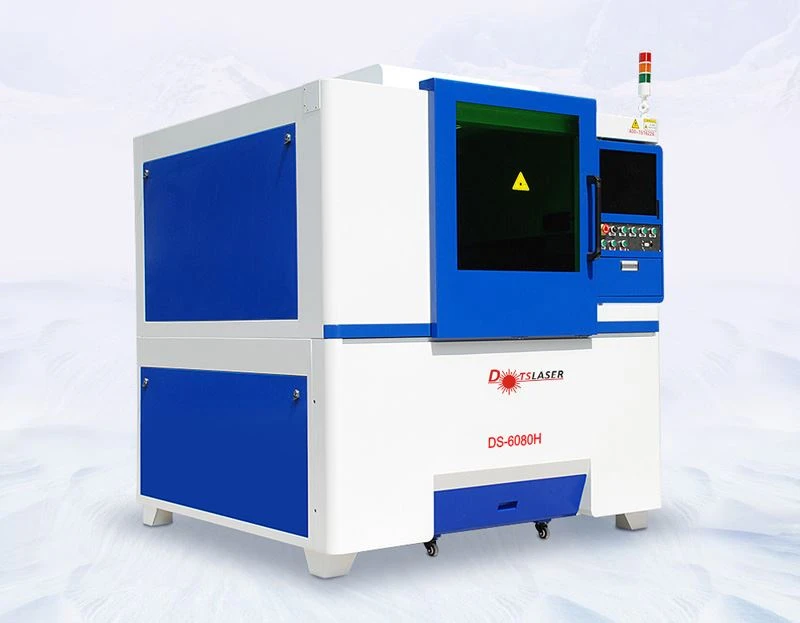

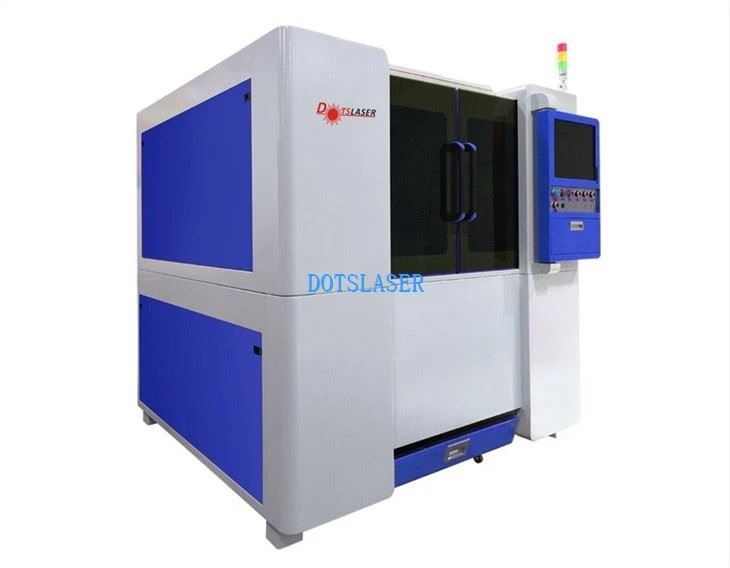

Лазерная резка печатных плат
Максимальная резка медной и алюминиевой подложки толщиной 6 мм.
Поле резки не является обязательным.
Режущий материал широкий, включая латунь, медь, алюминий, нержавеющую сталь, печатную плату и т. д.
Мощность лазера: 1000 Вт-3000 Вт
Лазерная резка печатных плат
Описание продукции
Лазерная резка печатных плат имеет широкий спектр применения и может обрабатывать многие материалы, такие как медь, алюминий, нержавеющая сталь, железо, печатные платы и магнитные материалы. Размер формата не является обязательным, а длину можно настроить в соответствии с требованиями обработки пользователя. Скорость резки высокая, эффект гладкий и плоский, разрез не подвергается механическим нагрузкам, он гладкий и плоский, без заусенцев.

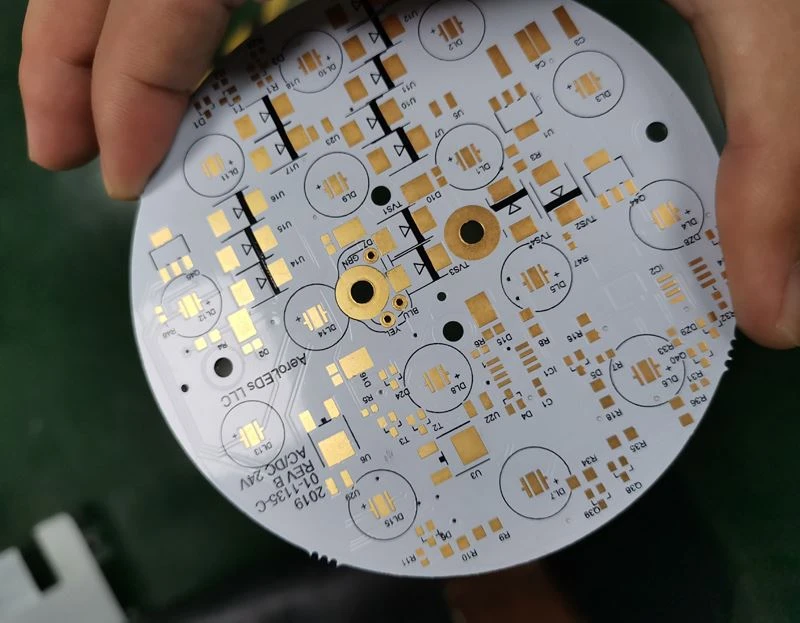

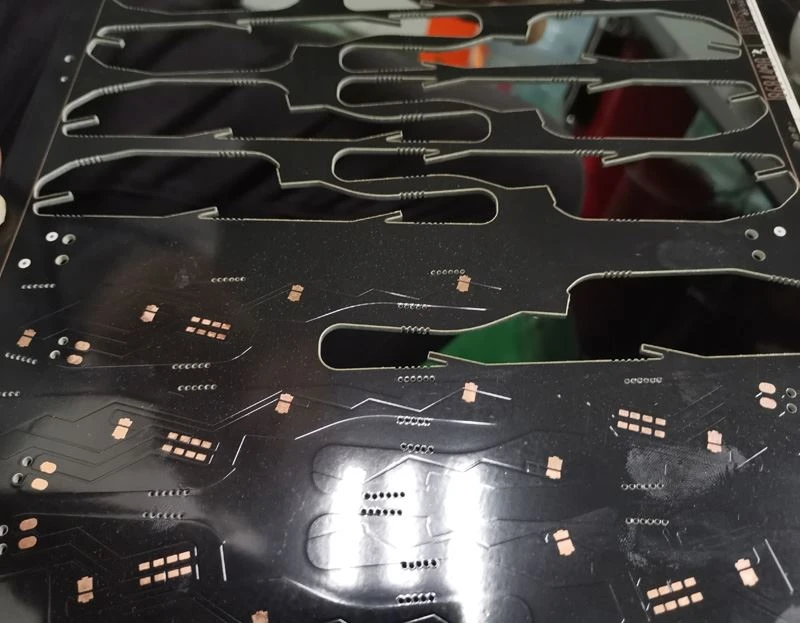

Во-первых, давайте посмотрим, как разрезать печатную плату, монтажную плату, медную и алюминиевую подложку с помощью системы точной лазерной резки.
Особенности и производительность
★ Мраморная основа.
★ Полностью закрытая портальная конструкция с двойным приводом.
★ Система вентиляции для защиты окружающей среды.
★ Генератор волоконного лазера с высокой отражающей способностью лазера

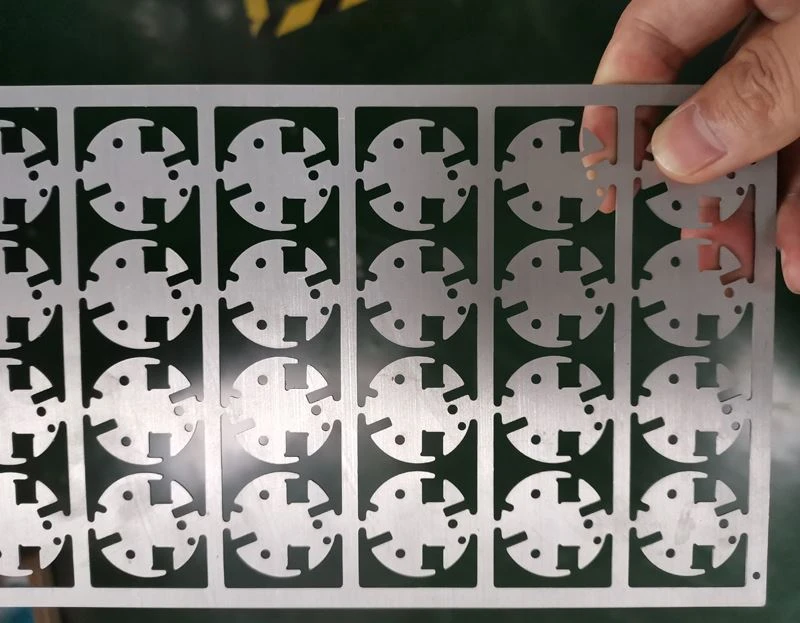

Резка медных и алюминиевых подложек малого формата
★ Долгосрочная стабильность партии резки толщиной менее 6 мм, предельная толщина резки медных и алюминиевых подложек 6 мм;
★ Размер формата не является обязательным, а длину можно настроить в соответствии с требованиями обработки пользователя.
★ Широкий спектр обрабатывающих материалов позволяет обрабатывать не только медь, алюминий, но и нержавеющую сталь, железо, печатные платы, различные сплавы и т. д.
Технический параметр
| Модель | ДС-60680Ч |
| Мощность лазера | 1000 Вт/1500 Вт/2000 Вт/QCW750 Вт |
| Длина волны лазера | 1070±10 нм |
| Диапазон резки | 600 мм*800 мм (другой диапазон настраивается) |
| Ширина линии резки | 0.05~0.15 мм (зависит от материала) |
| Толщина резки | Менее или равно 3 мм/6 мм (алюминий, медь) |
| Скорость резки | 5000-20000мм/мин(зависит от материала) |
| Точность резки | ±0.02 мм |
| Снижение давления воздуха | 1.2-2.8 МПа (рекомендуется азот высокого давления) |
| Номинальная потребляемая мощность | 10кВт/18кВт |
| Источник питания | 220 В переменного тока/60 А, 380 В/40 А |
| Охлаждение | Водяное охлаждение |
| Рабочая среда | Нет источника вибрации, хорошая вентиляция, температура 10–38 градусов. |
| Измерение | Д1820мм*Ш1750мм*В1950мм |
| Масса | 1800 кг |
Краткое введение в систему резки печатных плат

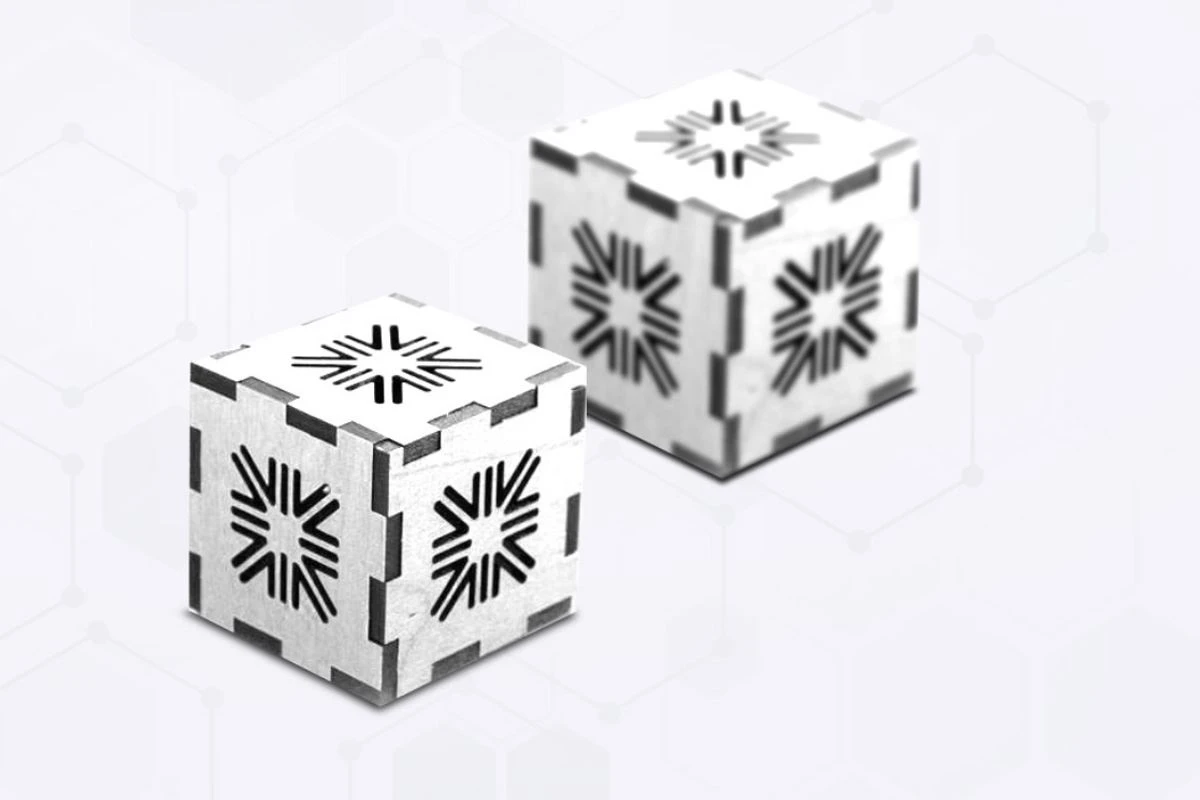

Узкий режущий шов, небольшая деформация пластины.
★ Лазерная резка имеет небольшую зону термического влияния и небольшую деформацию пластины.
★ Режущий шов: {{0}}.05~0,15 мм.
★ Скорость лазерной резки высокая, резка не подвергается механическому воздействию.
★ Высокая точность обработки, хорошая повторяемость, отсутствие повреждений поверхности материала ★ Точность: ±0,02 мм.

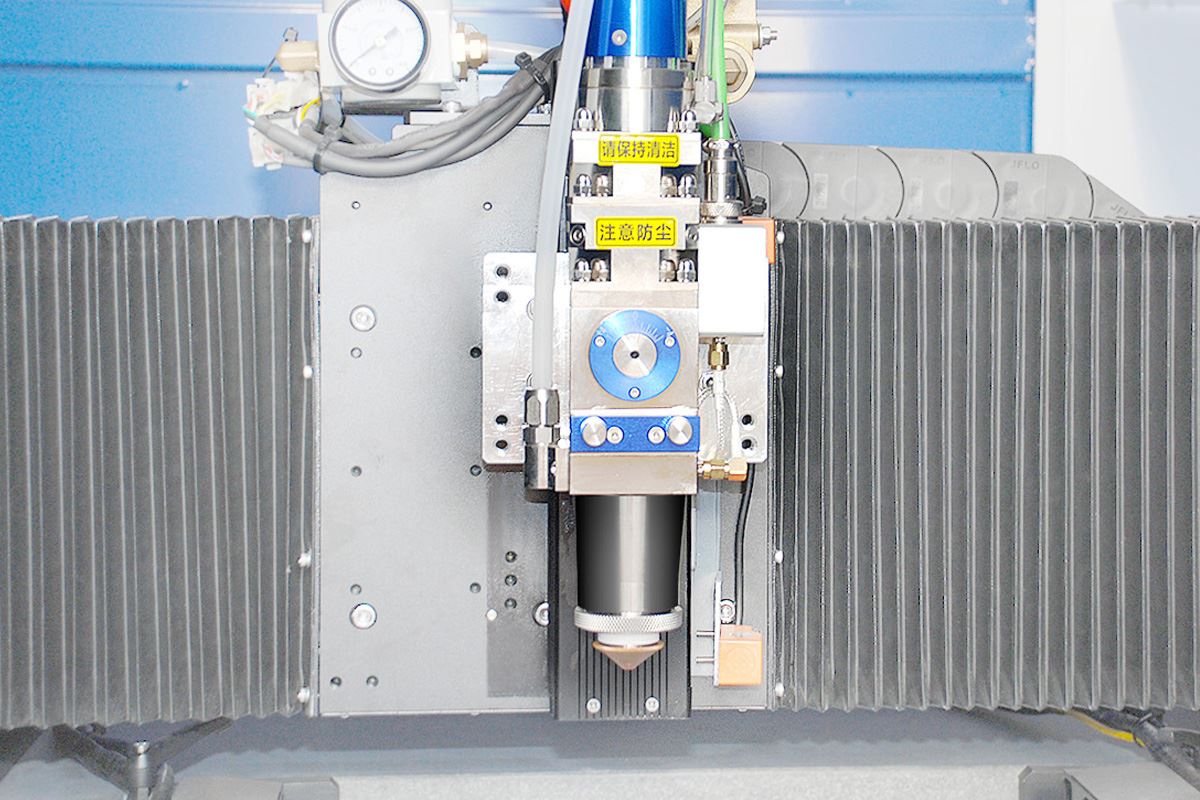

Траектория резки автоматически оптимизируется
★ Совместимость с несколькими форматами файлов, такими как DXF, GERBER.
Система активной защиты
Защита от столкновений
★Режущая головка и режущая поверхность всегда находятся на безопасном расстоянии. В то же время он имеет функцию остановки касания, чтобы снизить риск столкновения.
Интеллектуальная защита путешествий
★ Автоматически определяет рабочий диапазон движущихся частей, и в случае неисправности система дает чувствительную обратную связь и незамедлительно приказывает остановиться, обеспечивая безопасность оборудования.
Система умной сигнализации.
★Самопроверка оборудования, отображение аварийных сигналов на главном интерфейсе, уменьшение скрытых опасностей и повышение эффективности расследования неисправностей оборудования.C
